Informazioni di Base.
Model No.
svg
frequenza di lavoro
50 hz±5 hz
campionamento corrente
5a(ct:100/5~10000/5)
topologia del circuito
tre livelli
range di filtraggio
2-13 volte(50% della corrente nominale)
squilibrio trifase
100% di compensazione totale dello squilibrio
compensazione della potenza reattiva
-100%~+100% (è possibile impostare il fattore di potenza)
tempo di risposta istantaneo
<100 us
tempo di risposta totale
<10 ms.
interfaccia di comunicazione
porta di rete rs485
funzione di espansione
interfaccia tsc a 10 canali
interfaccia display
schermo a sfioramento da 3 / 7 pollici
Pacchetto di Trasporto
legno
Marchio
wenlida
Origine
Repubblica Popolare Cinese
Codice SA
85044019
Capacità di Produzione
20000 pz/m
Descrizione del Prodotto

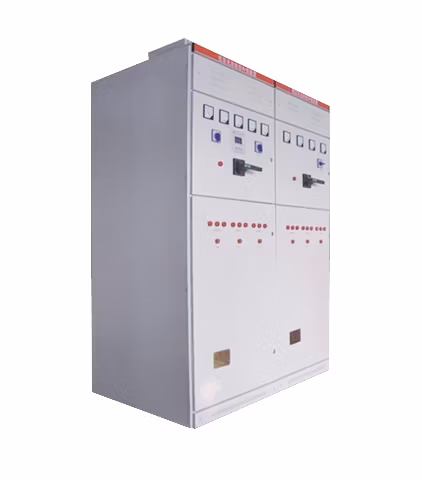

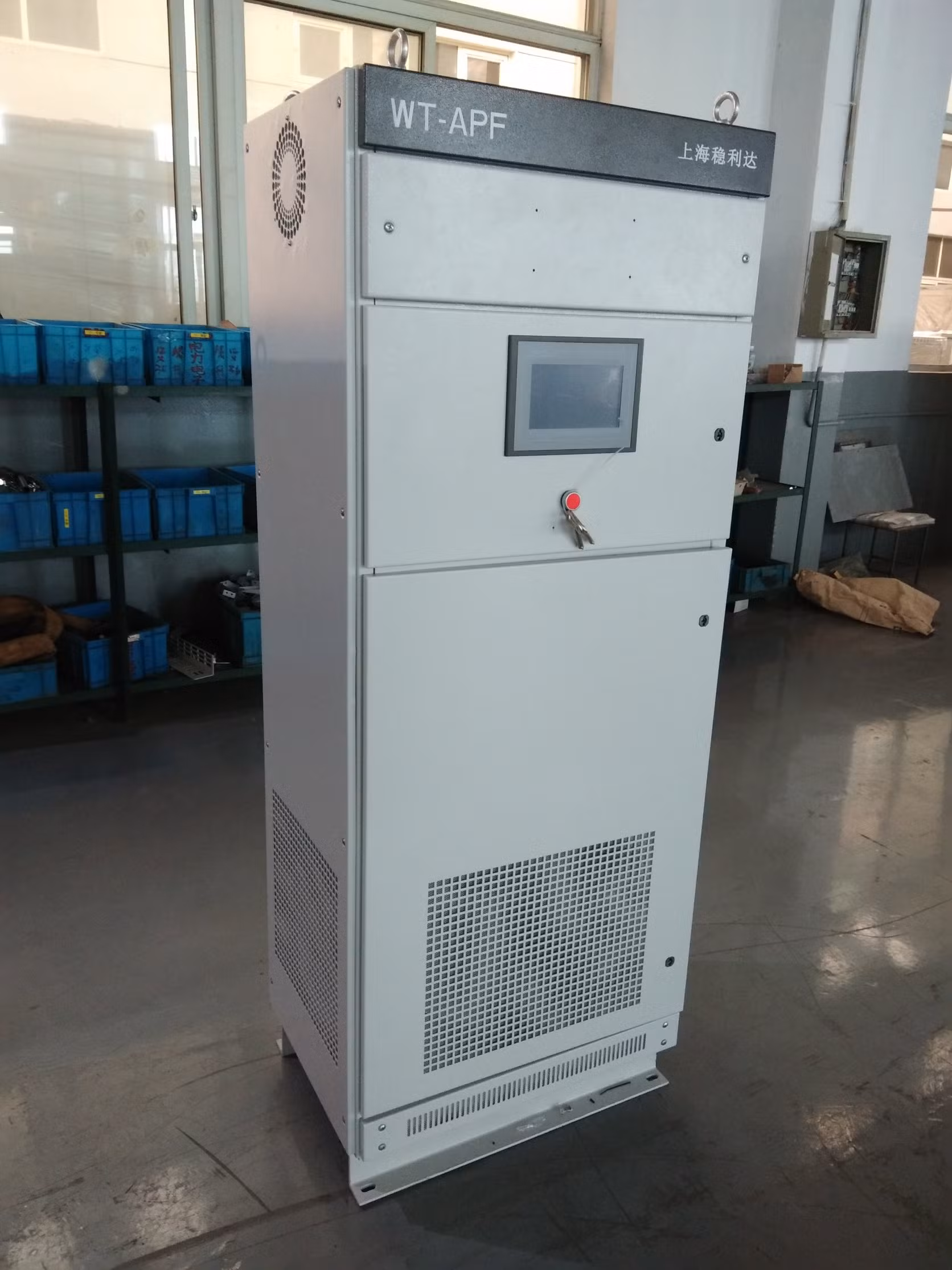

INTRODUZIONE AL PRODOTTO: SVG, noto anche come generatore di compensazione dinamica di potenza reattiva, o compensatore sincrono statico, si riferisce al dispositivo di compensazione dinamica di potenza reattiva mediante convertitore a ponte di potenza a semiconduttore a commutazione automatica. Il principio fondamentale è che il circuito a ponte di autocommutazione è composto da dispositivi elettronici di potenza ad alta potenza e alta frequenza (come IGBT), che sono collegati in parallelo alla rete elettrica attraverso il reattore. L'ampiezza e la fase della tensione di uscita sul lato CA del circuito a ponte possono essere regolate in tempo reale, Oppure la corrente sul lato CA può essere controllata direttamente, in modo che il circuito a ponte possa assorbire o inviare corrente reattiva per realizzare la compensazione dinamica della potenza reattiva e il controllo dinamico della tensione e altri scopi. DESCRIZIONE DEL MODELLO: SCHEDA DELLE SPECIFICHE:
PARAMETRI DEL PRODOTTO:
PRESTAZIONI TECNICHE:
MONITORAGGIO DELLE COMUNICAZIONI:
AMBIENTE DI UTILIZZO:
| SVG trifase ad alta tensione a tre fili | |||||
| Tipo | Tensione nominale (KV) | Corrente nominale (A) | Corrente di compensazione (A) | Dimensioni (mm) Larghezza*altezza*profondità | osservazioni |
| SVG-6/2.4 | 6 | 1.2±1.2 | 230 | 4500*1200*2400 | Nella tabella è riportata la capacità SVG del collegamento a stella della catena. La modalità di raffreddamento è il raffreddamento ad aria |
| SVG-6/4.8 | 6 | 2.4±2.4 | 460 | 4800*1200*2400 | |
| SVG-6/8 | 6 | 4.0±4.0 | 768 | 6000*1200*2400 | |
| SVG-6/10 | 6 | 5.0±5.0 | 960 | 7800*1200*2600 | |
| SVG-10/2.0 | 10 | 1.0±1.0 | 116 | 6000*1200*2400 | |
| SVG-10/4.0 | 10 | 2.0±2.0 | 230 | 6000*1200*2400 | |
| SVG-10/8.0 | 10 | 4.0±4.0 | 460 | 7500*1200*2400 | |
| SVG-10/10 | 10 | 5.0±5.0 | 576 | 7500*1200*2400 | |
| SVG-35/16 | 35 | 8.0±8.0 | 264 | 4600*25000 | area coperta |
| SVG-35/32 | 35 | 16±16 | 528 | 4600*30000 | |
| SVG-35/60 | 35 | 30±30 | 1000 | 5600*36000 | |
| SVG-35/80 | 35 | 40±40 | 1336 | 8000*18000 | |
| Montaggio a parete | |||||||||
| tipo | larghezza (mm) | altezza (mm) | profondità (mm) | foro di montaggio (mm) | |||||
| L | L1 | H | H1 | D | D1 | D2 | d | io | |
| 35 kavr | 381 | 375 | 174 | 170 | 623 | 580 | 550 | 600 | 300 |
| 50 kvar | 506 | 500 | 204 | 200 | 623 | 580 | 550 | 600 | 400 |
| 75 kvar | 506 | 500 | 244 | 240 | 653 | 616 | 580 | 630 | 400 |
| 100 kvar | 506 | 500 | 274 | 270 | 710 | 670 | 638 | 685 | 400 |
| Montato su rack | |||||||||
| tipo | larghezza (mm) | altezza (mm) | profondità (mm) | foro di montaggio (mm) | |||||
| L | L1 | H | D | D1 | d | io | h1 | D2 | |
| 35 kvar | 415 | 375 | 170 | 580 | 550 | 413 | 300 | 35 | 405 |
| 50 kvar | 570 | 500 | 200 | 580 | 500 | 538 | 120 | 38.5 | 535 |
| 75 kvar | 570 | 500 | 240 | 616 | 580 | 538 | 160 | 40 | 535 |
| 100 kvar | 570 | 500 | 270 | 670 | 638 | 538 | 190 | 40 | 535 |
| Tipo | Tensione nominale (V) | Capacità nominale (KVAR) | Dimensioni min(mm) Larghezza*altezza*profondità |
| SVG-380/200 | 400 | 100±100 | 800*600*2200 |
| SVG-380/300 | 150±150 | 2*(800*600*2200) | |
| SVG-380/400 | 200±200 | 2*(800*600*2200) | |
| SVG-380/600 | 300±300 | 2*(800*600*2200) | |
| SVG-660/200 | 690 | 100±100 | 1000*800*2200 |
| SVG-660/400 | 200±200 | 2*(1000*800*2200) | |
| SVG-660/600 | 300±300 | 3*(1000*800*2200) | |
| SVG-660/800 | 400±400 | 4*(1000*800*2200) | |
| SVG-1140/400 | 1140 | 200±200 | 2*(1000*800*2200) |
| SVG-1140/800 | 400±400 | 3*(1000*800*2200) | |
| SVG-1140/1200 | 600±600 | 4*(1000*800*2200) | |
| SVG-1140/1600 | 800±800 | 5*(1000*800*2200) |
| Tensione di esercizio | 380 V(-40%~+20%) ; 380 V (-30%~+15%) |
| Frequenza di lavoro | 50 Hz±5 Hz |
| Modalità cablaggio | Trifase a tre fili ; trifase a quattro fili |
| Campionamento corrente | 5A(CT:100/5~10000/5) |
| Posizione di campionamento corrente | Lato carico / lato griglia opzionale |
| Topologia del circuito | Tre livelli |
| Numero di unità parallele | Illimitato |
| Frequenza di commutazione | 21,6 KHz |
| Modalità di raffreddamento | Raffreddamento intelligente dell'aria |
| Range di filtraggio | 2-13 volte(50% della corrente nominale) |
| Compensazione della potenza reattiva | -100%~+100% (è possibile impostare il fattore di potenza) |
| Squilibrio trifase | 100% di compensazione totale dello squilibrio |
| protezione da sovraccarico | supporto |
| fattore di potenza | -1~+1 |
| Tempo di risposta istantaneo | <100 us |
| Tempo di risposta totale | <10 ms. |
| Rumore | <70 dB |
| Funzione di protezione | Protezione da sovratensione, protezione da sottotensione, protezione da cortocircuito, protezione inversa del ponte dell'invertitore, ecc. |
| Funzione di espansione | L'interfaccia TSC a 10 canali può funzionare con TSC / TSF |
| Interfaccia di comunicazione | Porta di rete RS485 |
| Protocollo di comunicazione | Accordo generale sull'elettricità;protocollo modbus;YCP/IP |
| Software superiore del computer | Sì, tutti i parametri possono essere impostati dal computer superiore |
| Interfaccia display | Touch screen da 3 / 7 pollici |
| Visualizzare le informazioni | Tensione, corrente, potenza, armoniche e altri parametri di rete |
| Monitor | Supporto di monitoraggio indipendente/monitoraggio centralizzato di ciascun modulo |
| Allarme di guasto | È possibile registrare fino a 500 messaggi di allarme |
| Temperatura ambiente | -20ºC~+45ºC |
| Temperatura di conservazione | -40ºC~+65ºC |
| Umidità relativa | Massimo 95% senza gelo |
| Altitudine | Al di sotto di 1500 m, la potenza viene ridotta dell'1% ogni 100 m. |
| Livello di protezione | IP20, livello di protezione superiore personalizzabile |
| Modalità di installazione | Montaggio a parete, rack, macchina intera |
| Modalità linea in entrata | Alimentazione posteriore, alimentazione superiore |
