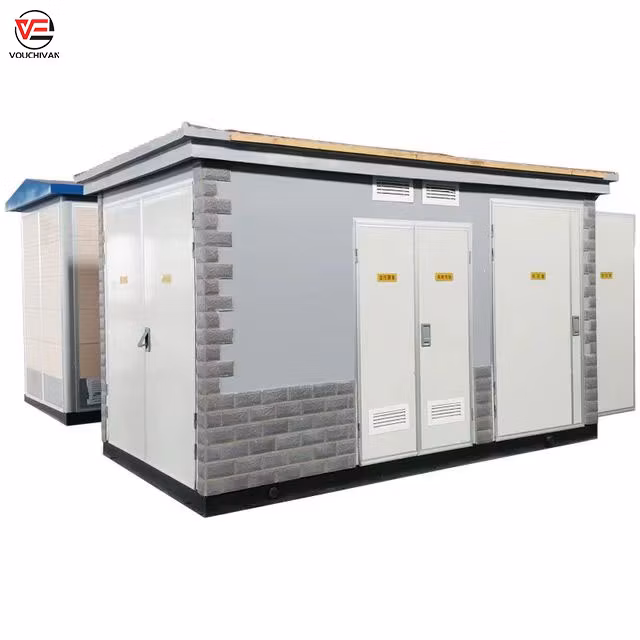

La sottostazione box, nota anche come sottostazione prefabbricata di stile europeo, è costituita da gruppi di comando ad alta tensione, quadro di distribuzione dell'alimentazione a bassa tensione, trasformatore di distribuzione e guscio.
Come nuovo tipo di alimentatore e di distribuzione, presenta molti vantaggi rispetto alla sottostazione civile tradizionale. Grazie alle sue dimensioni ridotte, al piccolo spazio sul pavimento, alla struttura compatta, facile da spostare, riduce notevolmente il periodo di costruzione di base e l'area del pavimento, e riduce i costi di costruzione delle infrastrutture. Allo stesso tempo, l'installazione in sito per sottostazioni a scatola è semplice, l'alimentazione è rapida e la manutenzione dell'apparecchiatura è semplice. In particolare, può entrare in profondità nel centro di carico, che ha grande significato nel migliorare la qualità dell'alimentazione, riducendo la perdita di energia elettrica e migliorando l'affidabilità della trasformazione della rete di alimentazione e distribuzione.
I prodotti sono conformi agli standard GB/17467-2010 "sottostazione prefabbricata ad alta e bassa tensione" e IEC1330.

Funzione principale
Completare la conversione, la distribuzione, la trasmissione, la misura, la compensazione e il controllo di sistema dell'energia elettrica, nel frattempo, realizzando le funzioni di protezione e comunicazione.

Funzione strutturale

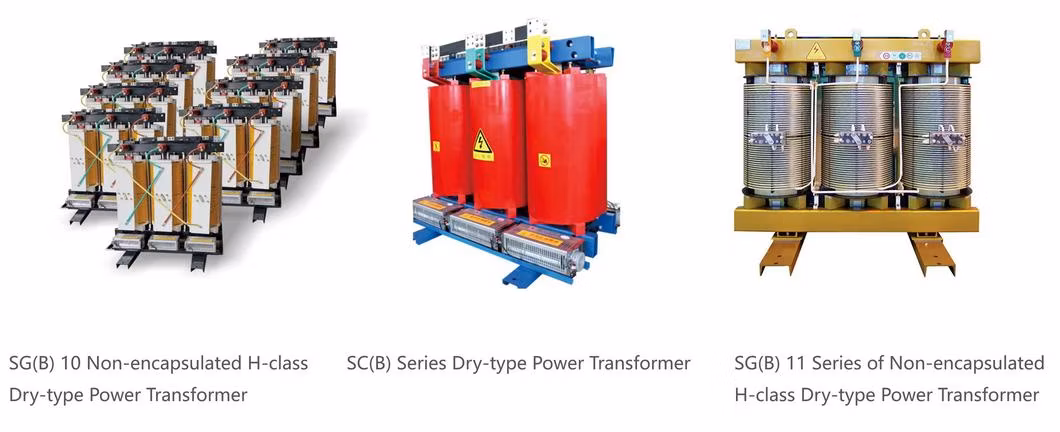

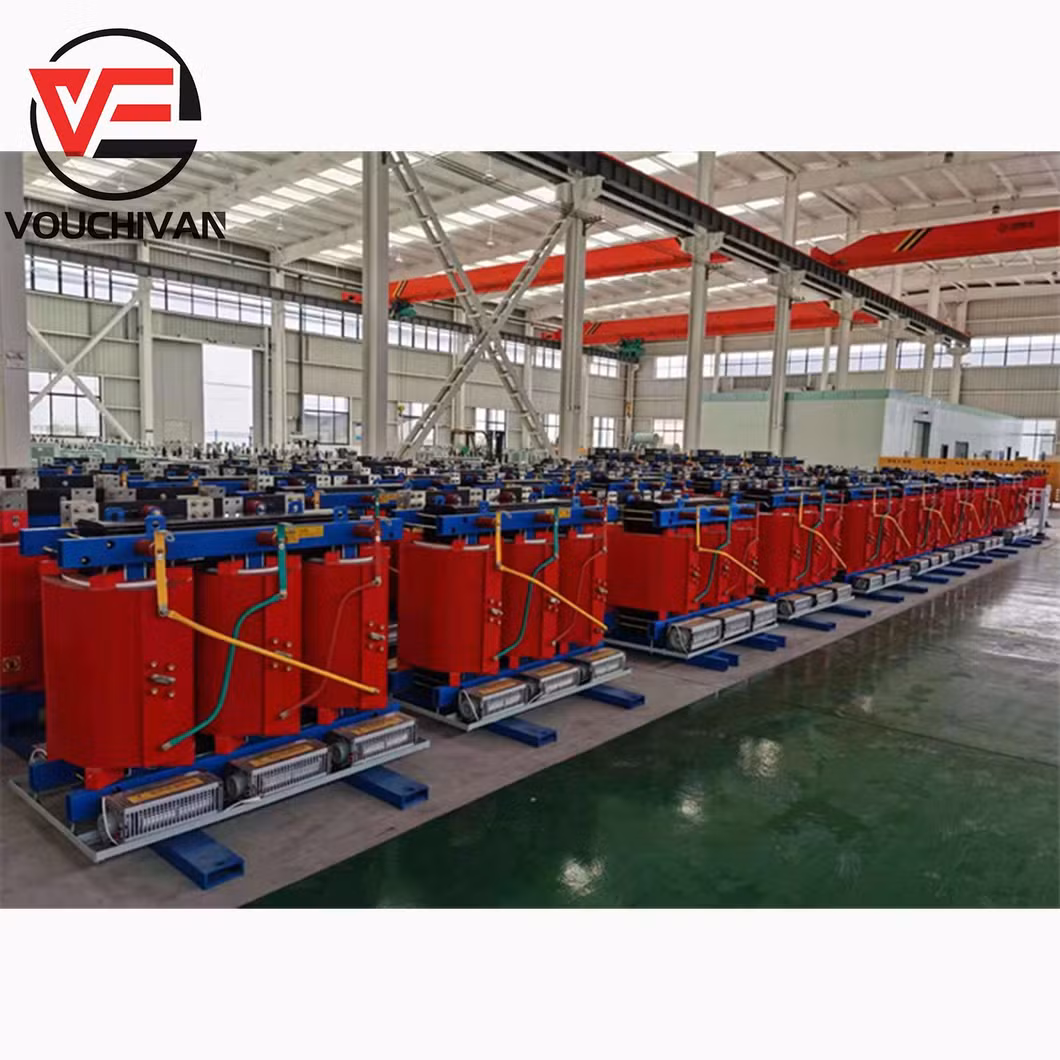

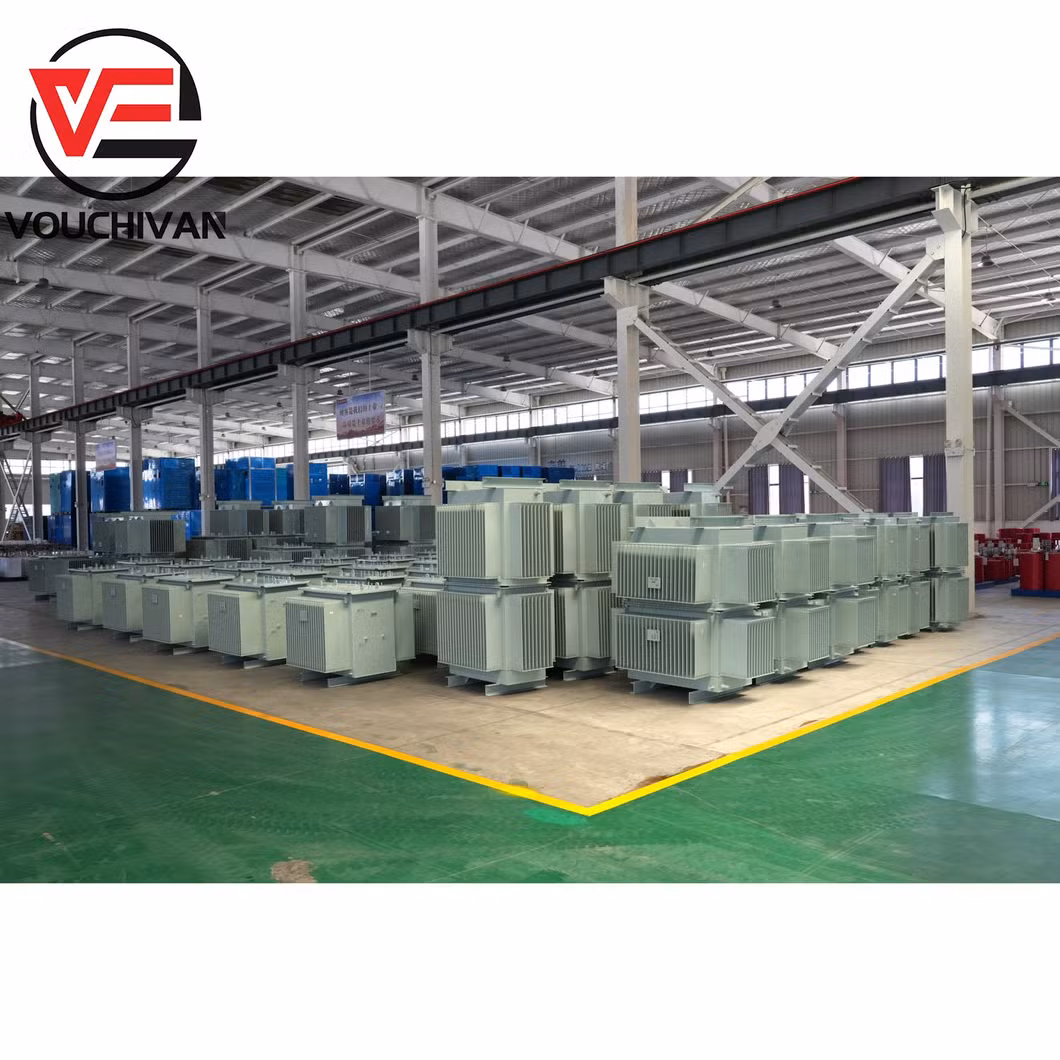

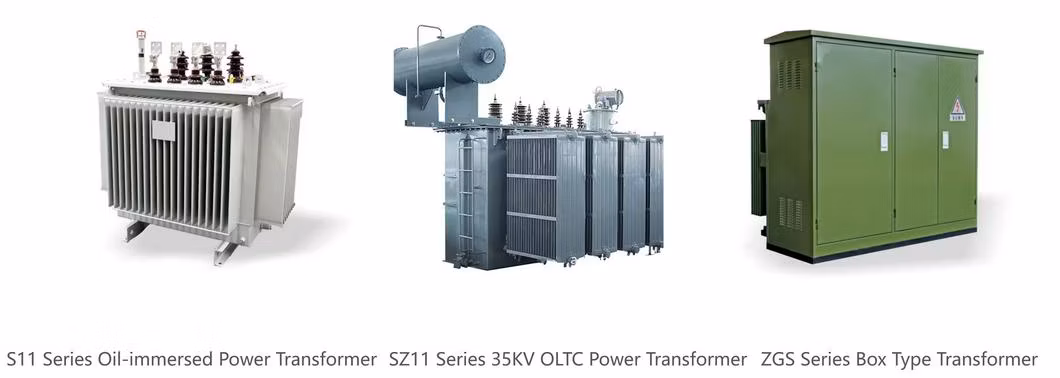

È principalmente suddiviso in tre vani funzionali, la stanza ad alta tensione, la sala trasformatori e la stanza a bassa tensione. La sala ad alta tensione è completamente funzionale.  È costituito da un sistema di alimentazione principale composto da armadi di rete ad anello HXGN17-12. Può essere disposto in una varietà di modalità di alimentazione come l'alimentatore di rete ad anello, l'alimentatore terminale e l'alimentatore doppio. È possibile installare anche elementi di misurazione ad alta tensione.  I trasformatori possono essere S11, S13 e altri trasformatori a bassa perdita immersi in olio o trasformatori a secco SCB10.  Il locale trasformatori è dotato di un sistema di raffreddamento ad aria forzata automatico e di un sistema di illuminazione. La camera a bassa tensione può adottare una struttura montata su quadro o armadio per formare la soluzione di alimentazione richiesta dall'utente in base alle esigenze dell'utente. Ha più funzioni, come la distribuzione dell'alimentazione, la distribuzione dell'illuminazione, la compensazione della potenza reattiva, la misurazione dell'energia dell'utente, ecc.

Parametri del prodotto
